La temperatura dentro de un equipo de RMN normalmente debe ser estimada porque depende de los componentes de la sonda y del controlador que se utilice. La forma más común de calibrar la temperatura en un equipo es utilizar diferentes sustancias como: metanol (para medir de 178 a 330 K), etilen glicol (de 273 a 438 K) o algunos otros compuestos.
En la siguiente dirección de internet se encuentra una manera simple de determinar la temperatura correcta de un equipo, la cual contiene las citas bibiográficas.
http://www.spectroscopynow.com/userfiles/sepspec/file/specNOW/HTML%20files/NMR_temperature_measurement.htm
Armando Ariza Castolo - Departamento de Química - Cinvestav-IPN - México
lunes, 26 de julio de 2010
martes, 20 de julio de 2010
La relatividad del tiempo en una secuencia de pulsos
Normalmente existen varias representaciones de las secuencias de pulsos. La más popular manera de mostrarlas es a través de un tren de pulsos donde se observan pulsos rectangulares que tienen una duración determinada dependiendo del ángulo. Los intervalos entre cada uno de ellos se encuentran equidistantes sin considerar que algunos de ellos tienen diferente duracción y la adquisición se muestra como un decaimiento armónico.

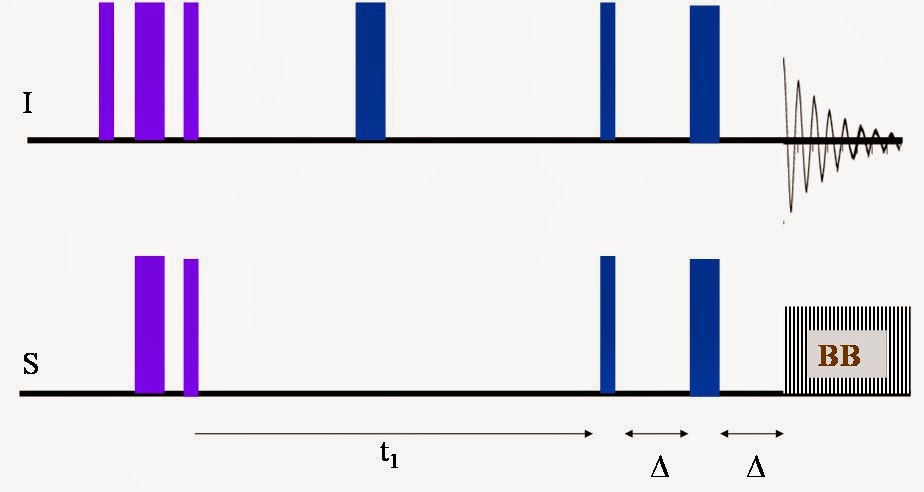

El tiempo que dura un pulso de 90° es del orden de microsegundos, mientras que los intervalos entre los pulsos son de milesimas de segundo y el tiempo de detección es de segundos. Por éste motivo algunos autores han descrito las secuencias de pulsos como se muestra en la siguiente figura:
En ésta representación todavía no existe una duración real de los pulsos y por otro lado todos se representan como positivos considerando que actúan sobre un vector de magnetización resultante y solo los pulsos de gradiente dibujados como curvas gaussianas tienen diferente fase dependiendo del orden de coherencia.
Esto ha originado que otros autores representen los pulsos intermedios lo cual considera que en realidad actúan sobre estados superpuestos.
miércoles, 21 de abril de 2010
El balance perfecto
Las resonancias (señales) se detectan en función del tiempo y se tiene una real que depende del coseno y una imaginaria que se relaciona con el seno.
lunes, 22 de marzo de 2010
¿Pueden detectarse las ondas de radio por los equipos de RMN?
El espectro de radiofrecuencia se puede dividir en las bandas:
ELF, SLF, ULF, VLF, LF, MF, HF, VHF, UHF, SHF y EHF.
De las cuales las bandas ELF a VLF (20 a 20 kHz) son audibles. En la frecuencia de VHF (30 a 300 MHz) se transmiten: los radios comerciales de FM y los canales de televisión llamados “bajos” del 2 al 13. La frecuencia UHF (300 a 3000 MHz) se utiliza para transmitir canales de televisión, radios para uso no profesional, telefonía móvil entre otros.
La RMN actualmente emplea para detectar los núcleos; frecuencias de 30 a 950 MHz si consideramos los imanes superconductores comerciales que existen actualmente (7.05 a 22.3 T). Teniendo la frecuencia de Larmor de 15N como menor frecuencia y que la mayor sea la de 1H.
Lo anterior ha sido origen de controversia que ha sido resuelta por David I Hoult en:
“The origins and present status of the radio wave controversy in NMR”
Concepts in Magnetic Resonance Part A, 2009;34A:193
viernes, 19 de marzo de 2010
Número especial de Magnetic Resonance in Chemistry
Dedicado al análisis de mezclas-metabólica y algo más...
Review:
"NMR metabolomics and drug discovery", Magn. Reson. Chem, vol. 47, S1, pag. S2
Review:
"NMR metabolomics and drug discovery", Magn. Reson. Chem, vol. 47, S1, pag. S2
miércoles, 10 de marzo de 2010
Tabla periódica de isótopos utilizados en RMN
La tabla periódica que se encuentra aquí contiene un código de colores basado en el espín I de cada núcleo.
En los compuestos que tienen más de un núcleo magnéticamente activo el color de la celda representa al elemento más abundante y el color en el número atómico depende del espín nuclear de ese isótopo en particular.
Se ha tomado como base las recomendaciones de
En caso de encontrar algún error les agradecería me lo hagan saber para realizar la corrección.
